【BIM工程师】在Revit中如何在曲面墙上只绘制部分幕墙吗?
来源:本站   作者:编辑   时间:2018/11/28 15:04:41

Revit中当幕墙绘制在弧形墙体上时,不会像直面墙一样可以利用嵌入在墙上绘制部分的幕墙,可以任意控制幕墙的大小。


这种问题该如何利用小技巧解决呢?

第一种方式

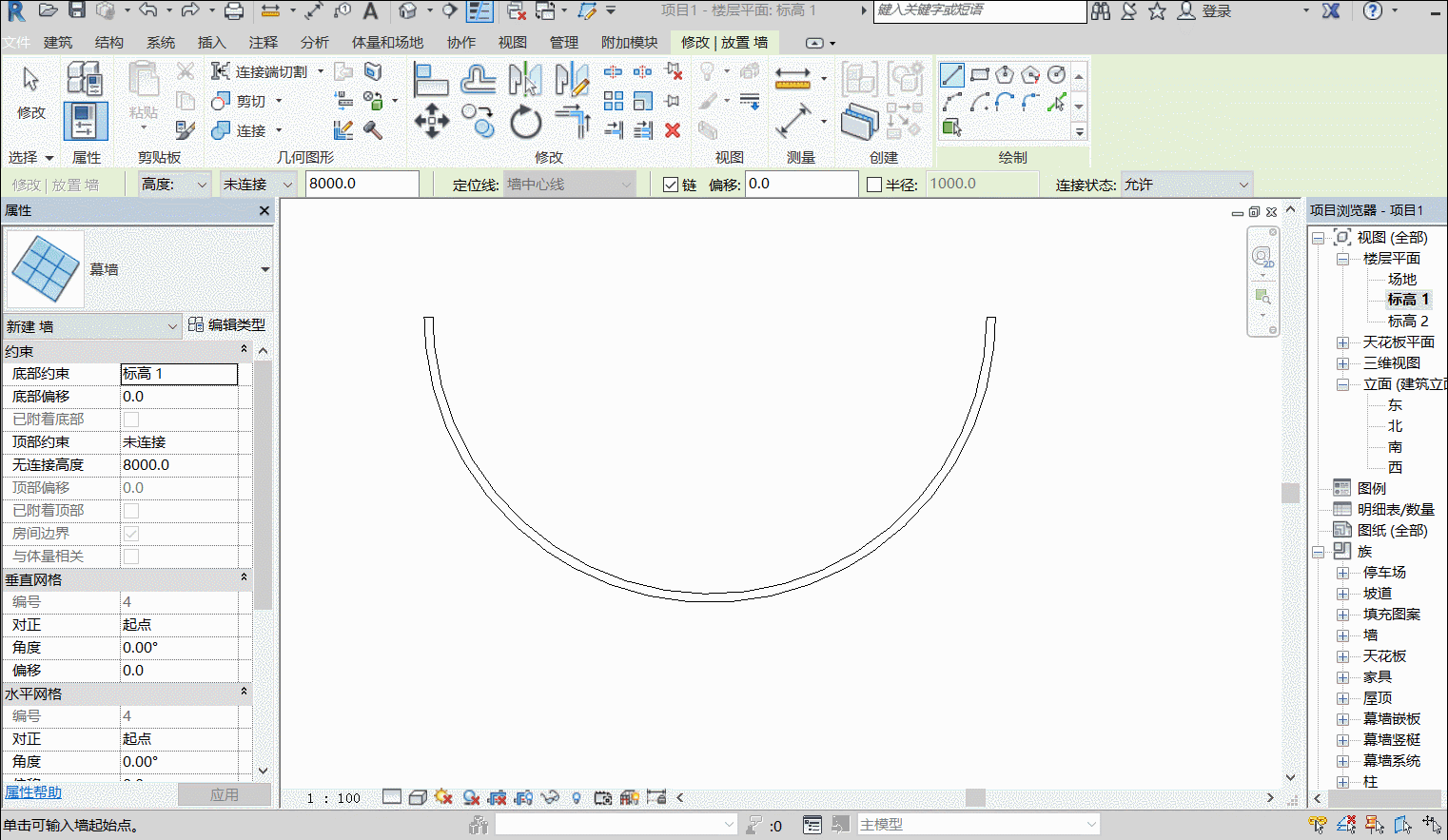

(1)我们先通过利用起点终点半径弧工具绘制一个弧形的幕墙,打开属性面板,将网格设置布局设置成固定距离。

                                                                     (2)再利用tab键选中幕墙网格,通过属性面板下拉,可以找到一个实体的替换,我们可以根据自己的需要选中要改成实体的网格,只留下部分幕墙就可以啦。

第二种方式

(一),先建体量

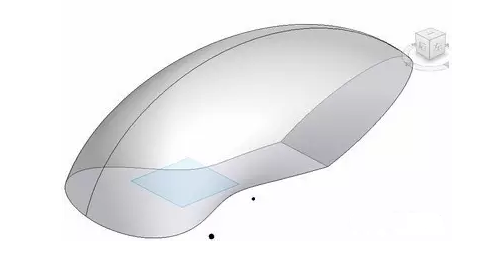

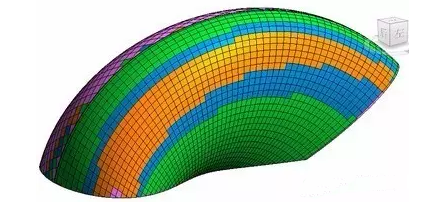

二), 在曲面体量中按自己需要划分网格,然后用自适应组弄报告参数,表示出嵌板变形情况用颜色表示。绿色是变形最轻,往红色变形就会越大,变形度0代表单曲,通过这个手段,可以快速直观地对曲面方案设计情况作出准确判断。(图2和图3)


图2


图3

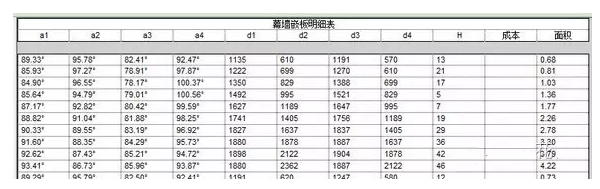

(三), 提取明细表,看看嵌板之间的具体数值,能提取嵌板边长、角度、变形度、面积,形成明细表,可以用具体数值判断设计情况。(图4)

图4

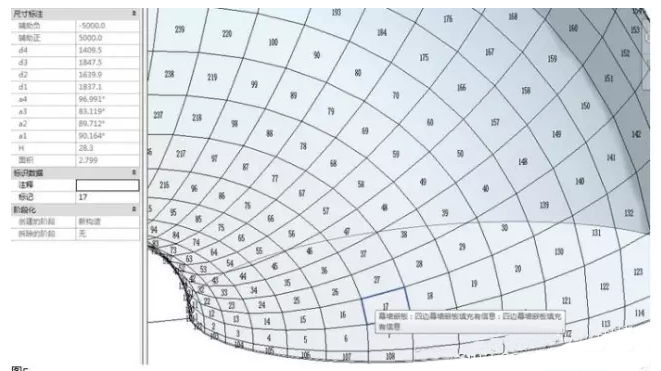

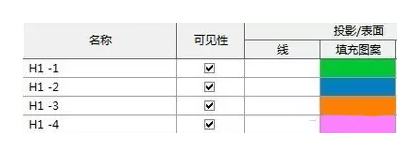

(四),方案调整差不多了,我们可以给所有嵌板一个独立的标记,方便查找沟通和定位。(图5)


(五),导出到Excel,方便统计幕墙嵌板数据,如统计面积、长度、成本等。
